Analiza artefaktów

Analizując szerzej potencjalne ścieżki danych na Rys. 10 ostatnią nieopisaną ścieżką jest ścieżka w której bierze udział narzędzie xtrdb.

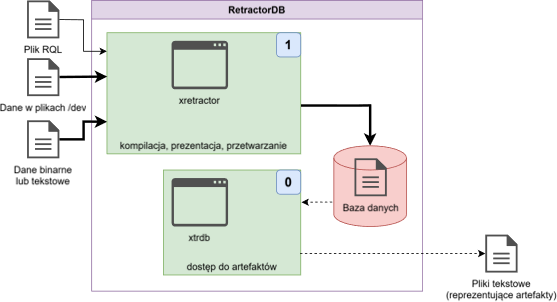

W trakcie tworzenia systemu potrzebowałem narzędzia umożliwiającego dostęp do artefaktów w celu przeprowadzenia testów integracyjnych. W celu weryfikacji poprawności musiałem porównać wyniki przetwarzania na różnych etapach. Na Rys. 20 przedstawiono kompletny przepływ danych uwzględniający rolę narzędzia xtrdb.

W celu przedstawienia procesu analizy artefaktów konieczne jest uwzględnienie całego ciągu przetwarzania. Użyjemy tego samego zapytania co poprzednio. Uruchomimy jednak nasz proces przetwarzania danych w trochę inny sposób.

$ xretractor -m 10 query.rql

Tak wywołany proces przetwarzania zapytań zakończy swoją pracę po 10 cyklach przetwarzania. Parametr -m określa liczbę iteracji pętli głównej, nie liczbę sekund — czas działania zależy od interwału strumieni źródłowych. Dla strumieni z interwałem 0.1 s (10 Hz) oznacza to ~1 sekundę działania. Po zakończeniu działania i przejrzeniu katalogu w którym realizowaliśmy zapytanie powinniśmy zobaczyć następujące pliki:

$ ls -al
total 32
drwxr-xr-x  2 michal michal 4096 Oct  4 18:01 .
drwxr-xr-x 10 michal michal 4096 Oct  4 17:59 ..
-rw-r--r--  1 michal michal   51 Oct  4 18:01 core0.desc
-rw-r--r--  1 michal michal   43 Oct  4 18:01 core1.desc
-rw-r--r--  1 michal michal   27 Oct  4 17:59 datafile1.txt
-rw-r--r--  1 michal michal  180 Oct  4 18:00 query.rql
-rw-r--r--  1 michal michal   72 Oct  4 18:01 str1
-rw-r--r--  1 michal michal   34 Oct  4 18:01 str1.desc

Jak widać powstały trzy pliki .desc i jeden plik z artefaktami. Jeśli zajrzymy do pliku str1 to zobaczymy bardzo skromną zawartość:

$ hexdump str1
0000000 0014 0000 0015 0000 0015 0000 0016 0000
0000010 0016 0000 0017 0000 0017 0000 0018 0000
0000020 0018 0000 0019 0000 0019 0000 001a 0000
0000030 001a 0000 001b 0000 001b 0000 001c 0000
0000040 001c 0000 001d 0000
0000048

Wraz z plikiem artefaktu powstają pliki metadanych. Ich zawartość informuje o strukturze pliku.

$ cat str1.desc
{       INTEGER str1_0
        INTEGER str1_1
}

O wiele ciekawsze są opisy plików efemerydów. Pliki opisu danych efemerycznych wskazują na pliki w systemie Linux.

$ cat core0.desc
{       INTEGER a
        REF "datafile1.txt"
        TYPE TEXTSOURCE
}
$ cat core1.desc
{       BYTE a
        REF "/dev/urandom"
        TYPE DEVICE
}

Pliki opisu metadanych są tworzone automatycznie w momencie zarejestrowania w systemie RetractorDB obiektu. Należy pamiętać aby usunąć te deskryptory w przypadku zmodyfikowania pliku query.rql

Po uruchomieniu programu xtrdb w terminalu narzędzie wyświetli znak zachęty w postaci kropki (.). Znak ten to wyłącznie prompt — nie jest częścią polecenia. Można od razu rozpocząć komunikację z tym narzędziem. Przykład sesji:

$ xtrdb
.open str1
ok
.desc
{       INTEGER str1_0
        INTEGER str1_1
}
.list 1
{ str1_0:20 str1_1:21 }
.quit

Praca z tym narzędziem przypomina pracę z klasyczną, starą bazą danych dbase. Nie mamy tu jednak maszyny stanów, pętli czy warunków. Tylko odczyt i modyfikacje plików binarnych opisanych metadanymi.

Głównym celem tego narzędzia było wsparcie przy tworzeniu skryptów testowych. RetractorDB jest deterministyczny. W systemie nie występuje zjawisko wyścigu – dane, które trafią na wejście – zawsze powinny dać te same wyniki na wyjściu. Chyba że zmieszamy wyniki z danymi przypadkowymi jak w przedstawionym przykładzie.

NOTE: Opisana funkcjonalność ma pokrycie w testach: issue113_meta_xtrdb, issue113_meta, issue113_null_txtsrc, Pattern5 opisanych w załączniku pt. Testy Integracyjne.

Bardzo użyteczną funkcją w tym narzędziu jest funkcja list oraz rlist. Listująca początkowe elementy pliku lub końcowe elementy pliku — uwzględniając strukturę opisaną w metadanych.

.list 4
{ str1_0:20 str1_1:21 }
{ str1_0:21 str1_1:22 }
{ str1_0:22 str1_1:23 }
{ str1_0:23 str1_1:24 }
.rlist 4
{ str1_0:28 str1_1:29 }
{ str1_0:27 str1_1:28 }
{ str1_0:26 str1_1:27 }
{ str1_0:25 str1_1:26 }

Zachęcam do eksperymentów i przejrzenia źródeł tego narzędzia. Jest to jeden z mniej skomplikowanych a bardzo użytecznych elementów systemu RetractorDB.

Inspekcja metadanych null/gap

Każdy artefakt ma skojarzony plik indeksu .meta opisany szczegółowo w rozdziale dotyczącym formatu zapisu. Zawartość tego pliku można obejrzeć bezpośrednio w xtrdb poleceniem meta:

.open str1
ok
.meta
record 0: count=9 gap=false nullBitset=00

Wpis gap=false oznacza brak przerwy w danych, nullBitset informuje które pola zawierają wartości null (po jednym bicie na pole). Dane bez żadnych braków tworzą jeden wpis count=N gdzie N to łączna liczba rekordów.
